空氣式脈沖阻尼器是一個密封的罐體，依靠液體直接壓縮罐內的空氣起到緩沖的效果。空氣式阻尼器最大的弊端就是里面的空氣會逐漸溶解到輸送介質中，導致可壓縮的空氣越來越少，能起到緩沖的作用也隨之減小，需定期將阻尼器從設備上拆卸后排空里面的介質，保證內部的空間，所以在使用過程中維護稍顯麻煩。但是其價格相對低廉，所以適合一些對緩沖要求不是太高的系統使用。
容積選型方法：每次沖程的容積數（毫升）乘以26，即得到能減小90%脈沖的最小容積。

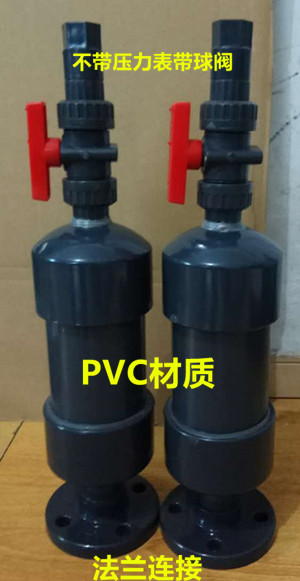

PVC空氣式脈沖阻尼器尺寸圖
容積 | 材質 | 型號 | 殼體直徑 | 殼體高度 | 總高 | 接口尺寸 |
0.5L | PVC | RXMZ-KP0.5/1.0 | 75 | 205 | 355 | RC 1/2" |
1.0L | PVC | RXMZ-KP1.0/1.0 | 90 | 295 | 445 | RC 3/4" |
2.0L | PVC | RXMZ-KP2.0/1.0 | 110 | 385 | 535 | RC 1" |
3.0L | PVC | RXMZ-KP3.0/1.0 | 140 | 405 | 555 | RC 1-1/4" |
4.0L | PVC | RXMZ-KP4.0/1.0 | 140 | 455 | 605 | RC 1-1/4" |
5.0L | PVC | RXMZ-KP5.0/1.0 | 161 | 475 | 625 | RC 1-1/2" |

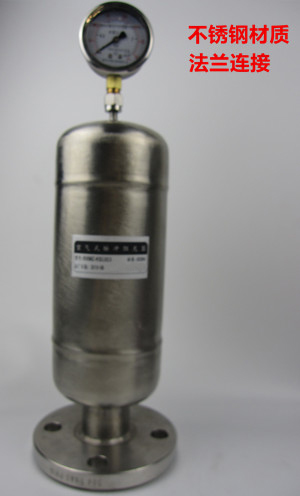

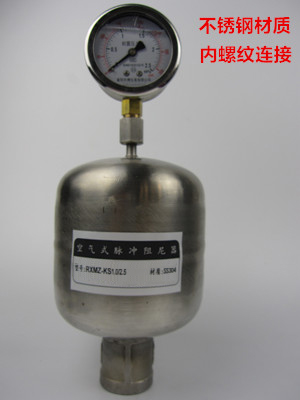

不銹鋼空氣式脈沖阻尼器尺寸圖
容積 | 材質 | 型號 | 殼體直徑 | 總高 | 接口尺寸 |
0.5L | SS304/316L | RXMZ-KS0.5/2.5 | 89 | 195 | RC 1/2" |
1.0L | SS304/316L | RXMZ-KS1.0/2.5 | 108 | 215 | RC 3/4" |
2.0L | SS304/316L | RXMZ-KS2.0/2.5 | 108 | 380 | RC 1" |
3.0L | SS304/316L | RXMZ-KS3.0/2.5 | 140 | 355 | RC 1-1/4" |
4.0L | SS304/316L | RXMZ-KS4.0/1.0 | 140 | 440 | RC 1-1/4" |

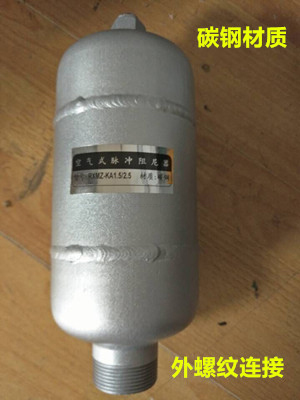

備注：以上容積大小、連接方式可根據要求定制，還可以做碳鋼材質的，可以根據要求做成帶壓力表或不帶壓力表的樣式，金屬材質的額定壓力可根據要求做成最大31.5MPa的
